Elementy montażowe

Elementy montażowe do krat GRP, schodów, barierek i bramek bezpieczeństwa. Mocowania krat i elementy złączne wykonane są ze stali kwasoodpornej A4 (316), która nie koroduje w środowisku wilgotnym i agresywnym chemicznie – tam, gdzie pracują kraty kompozytowe.

Mocowania krat

  • m-clips – montaż krat ażurowych o oczku 38x38 mm do konstrukcji, wymaga wiercenia.
  • o-clips – montaż krat krytych, micromesh i ażurowych, wymaga wiercenia.
  • j-clips – montaż bez wiercenia konstrukcji, hak zaczepia się o półkę profilu.
  • g-clips – łączenie sąsiednich krat 30 lub 38 mm ze sobą.

Do ogólnych wyliczeń przyjmuje się 4 mocowania na 1 m² kraty. Dokładna ilość i typ mocowań zależą od rozmiaru kraty, rozstawu podpór i obciążenia.

Pozostałe elementy

W dziale znajdą Państwo także wsporniki stopni schodowych z kątowników kompozytowych, wsporniki regulowane do podnoszenia krat nad podłożem, zestawy do montażu bramek bezpieczeństwa, poliuretanowe kity do klejenia elementów antypoślizgowych oraz śruby, nakrętki i podkładki ze stali A4 w normach ISO 7380-1, DIN 933, DIN 985, DIN 557 i DIN 9021.

Elementy montażowe – najczęściej zadawane pytania

Które mocowanie wybrać do kraty?

Do krat ażurowych o oczku 38x38 mm (30, 38 i 50 mm) stosuje się m-clips, do krat krytych i micromesh – o-clips. Gdy nie można wiercić konstrukcji, wybierz zestaw z j-clips. Do kraty 15 mm stosuje się m-clips lub o-clips ze śrubą M8x50, a do kraty 50 mm m-clips ze śrubą M8x60.

Ile mocowań potrzeba na 1 m² kraty?

Do wstępnych wyliczeń przyjmuje się 4 mocowania na 1 m² kraty. Dokładną ilość dobiera się do projektu – zależy od wymiarów kraty, rozstawu podpór i obciążenia.

Z jakiego materiału są mocowania?

Klipsy oraz śruby, nakrętki i podkładki wykonane są ze stali kwasoodpornej A4 (316). Nie korodują w środowisku wilgotnym, nadmorskim i agresywnym chemicznie.

Czym różnią się g-clips od m-clips?

G-clips łączą ze sobą sąsiednie kraty i nie służą do mocowania kraty do konstrukcji. M-clips, o-clips i j-clips mocują kratę do konstrukcji nośnej.

Czy montaż krat wymaga wiercenia konstrukcji?

M-clips i o-clips wymagają wywiercenia otworu w konstrukcji. Zestawy z j-clips dociskają kratę do półki profilu i nie wymagają wiercenia.

Jakim klejem montować nakładki antypoślizgowe?

Do pasków i nakładek antypoślizgowych stosuje się elastyczny kit poliuretanowy. Kartusz 300 ml wystarcza na ok. 1 m² elementów, opakowanie 600 ml na ok. 2 m². Do żółtych i aluminiowych nakładek polecamy kit bezbarwny.

Podkładka okrągła szeroka DIN 9021,  A4 Podkładka okrągła szeroka DIN 9021,  A4

DIN 9021, stal kwasoodporna A4, M6 / M8 / M10 / M12

Podkładka okrągła szeroka DIN 9021, A4 0,16 0,13
Nakrętka samohamowna niska DIN 985, A4 Nakrętka samohamowna niska DIN 985, A4

DIN 985, stal kwasoodporna A4, M6 / M8 / M10 / M12

Nakrętka samohamowna niska DIN 985, A4 0,16 0,13
Nakrętka kwadratowa M8 DIN 557, A4 Nakrętka kwadratowa M8 DIN 557, A4

DIN 557, rozmiar M8, stal kwasoodporna A4

Nakrętka kwadratowa M8 DIN 557, A4 0,47 0,38
Śruba M6 z łbem zaokrąglonym ISO 7380-1, A4 Śruba M6 z łbem zaokrąglonym ISO 7380-1, A4

M6x65 ISO 7380-1, stal kwasoodporna A4

Śruba M6 z łbem zaokrąglonym ISO 7380-1, A4 1,25 1,02
Śruba M8 z łbem zaokrąglonym ISO 7380-1, A4 Śruba M8 z łbem zaokrąglonym ISO 7380-1, A4

M8 ISO 7380-1, stal kwasoodporna A4, długość 50 / 60 / 80 mm

Śruba M8 z łbem zaokrąglonym ISO 7380-1, A4 1,50 1,22
Śruba M10 sześciokątna DIN 933, A4 Śruba M10 sześciokątna DIN 933, A4

M10 DIN 933, stal kwasoodporna A4, długość 30 / 40 / 50 / 80 mm

Śruba M10 sześciokątna DIN 933, A4 1,52 1,24
Śruba M12 sześciokątna DIN 933, A4 Śruba M12 sześciokątna DIN 933, A4

M12 DIN 933, stal kwasoodporna A4, długość 50 / 60 / 90 mm

Śruba M12 sześciokątna DIN 933, A4 2,87 2,33
Mocowanie krat pomostowych typu G-clips Mocowanie krat pomostowych typu G-clips

Łącznik do krat ażurowych 38 mm o oczku 38x38 mm, stal 316 (A4)

G-clips 38mm 11,00 8,94
Mocowanie krat pomostowych typu G-clips Mocowanie krat pomostowych typu G-clips

Łącznik do krat ażurowych 30 mm o oczku 38x38 mm, stal 316 (A4)

G-clips 30mm 11,55 9,39
Mocowanie krat pomostowych typu M-clips Mocowanie krat pomostowych typu M-clips

Mocowanie krat ażurowych o oczku 38x38 mm do konstrukcji, stal 316 (A4)

M-clips 12,90 10,49
Mocowanie krat pomostowych typu M-clips Mocowanie krat pomostowych typu M-clips

Mocowanie krat krytych, micromesh i ażurowych do konstrukcji, stal 316 (A4)

O-clips 12,90 10,49

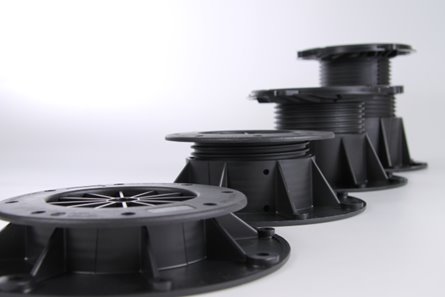

wsporniki regulowane wsporniki regulowane

Regulowane podpory do krat GRP, wysokość 35–600 mm

wsporniki regulowane 15,88 15,13 12,91
Mocowanie krat pomostowych typu j-clips Mocowanie krat pomostowych typu j-clips

Mocowanie krat 38x38 mm do konstrukcji bez wiercenia, stal 316 (A4)

J-clips 31,49 25,60
Klej uszczelniający Evergrip Klej uszczelniający Evergrip

Kartusz 300 ml, kolor czarny

Poliuretanowy kit uszczelniający 300 39,36 32
Wsporniki stopni schodowych z krat Wsporniki stopni schodowych z krat

Komplet 2 kątowników kompozytowych 60x60x8 mm na 1 stopień

Wsporniki stopni schodowych z krat 43,83 35,63
Klej uszczelniający Evergrip Klej uszczelniający Evergrip

Opakowanie foliowe 600 ml, kolor szary

Poliuretanowy kit uszczelniający 600 ml 46,74 38
Klej uszczelniający Evergrip Klej uszczelniający Evergrip

Kartusz 290 ml, bezbarwny

Bezbarwny poliuretanowy kit uszczelniający 290ml 49,20 40
mocowania do bramki mocowania do bramki

Zestaw do jednorzędowej i dwurzędowej bramki bezpieczeństwa 3G

Zestaw do montażu bramki bezpieczeństwa na rurkę 154,62 125,71
mocowania do bramki mocowania do bramki

Mocowanie bramki grawitacyjnej na rurce o średnicy 38–76 mm

Zestaw do montażu bramki grawitacyjnej na rurkę 271,22 220,50
mocowania do bramki mocowania do bramki

Mocowanie bramki grawitacyjnej na profilu prostokątnym 30–80 mm

Zestaw do montażu bramki grawitacyjnej na profil 309,96 252
