Wymiar płyty: 997×732 mm, masa ok. 14,3 kg. Ten format mieści się w paczce kurierskiej – 1–2 sztuki wysyłamy kurierem, większe ilości na palecie. Pozostałe wymiary znajdziesz w produkcie Krata ażurowa 38mm.
Specyfikacja:

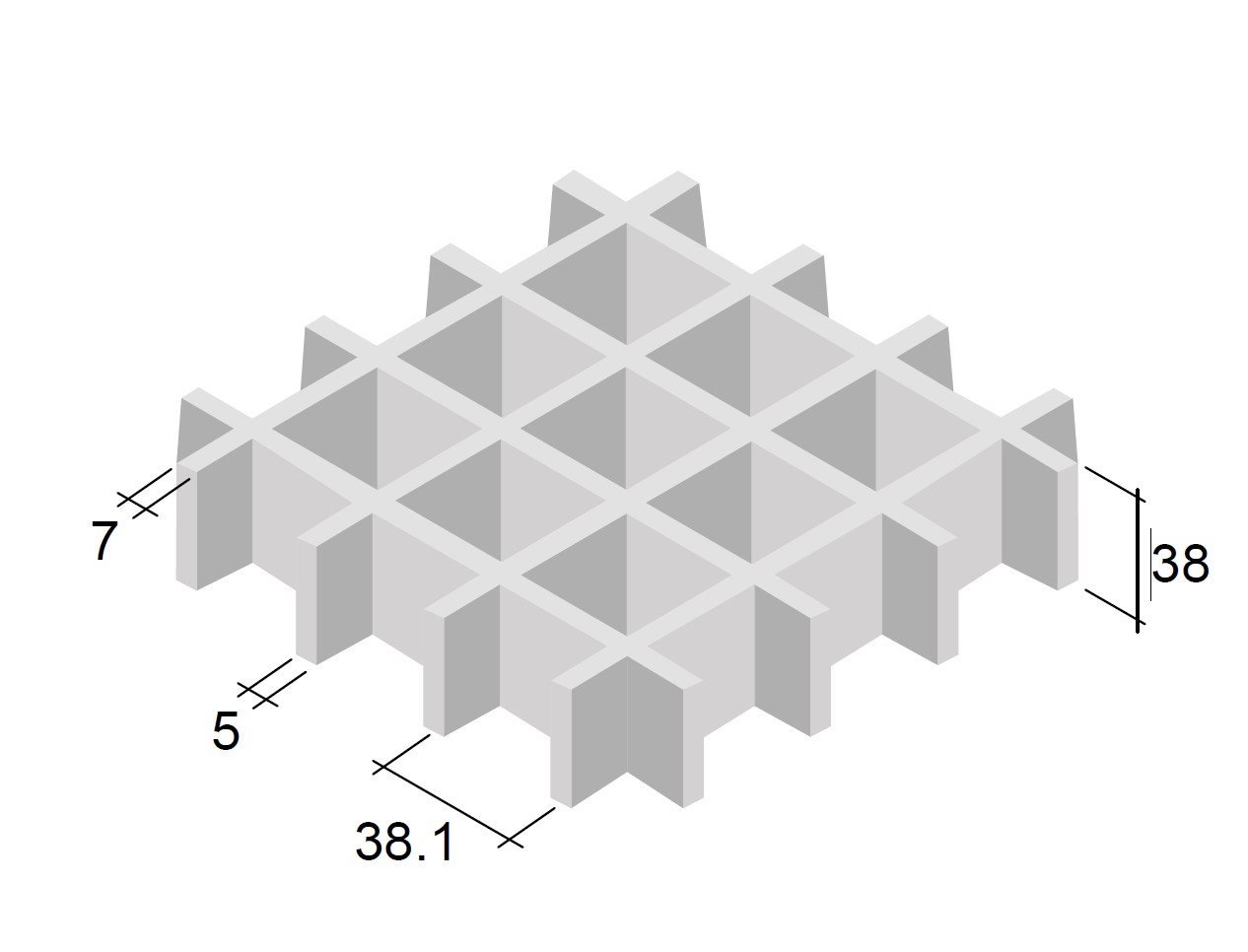

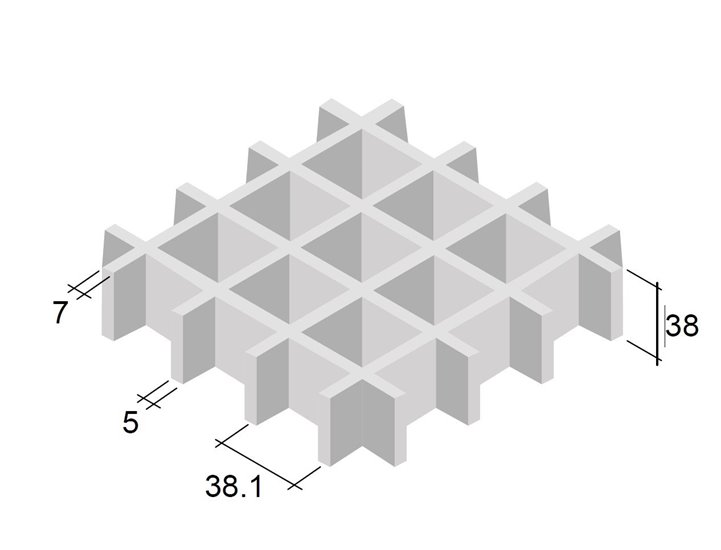

- Wysokość: 38mm
- Rozmiar oczek: 38x38mm (osiowo)
- Grubość ścianek: 7mm (góra), 5 mm (dół)
- Tolerancja cięcia: +/-3mm
- Waga: 19,55 kg/m2
- Rodzaj żywicy: Isoftalowa - wysoka odporność na korozję
- Powłoka antypoślizgowa: Korund
- Klasa antypoślizgowości: R13 wg.DIN 51130:2014
- Atest PZH: B.BK.60111.0375.2024
- Rezystancja powierzchniowa: < 1×1011 Ω (wartość przyjęta dla rodziny krat)
Opis:

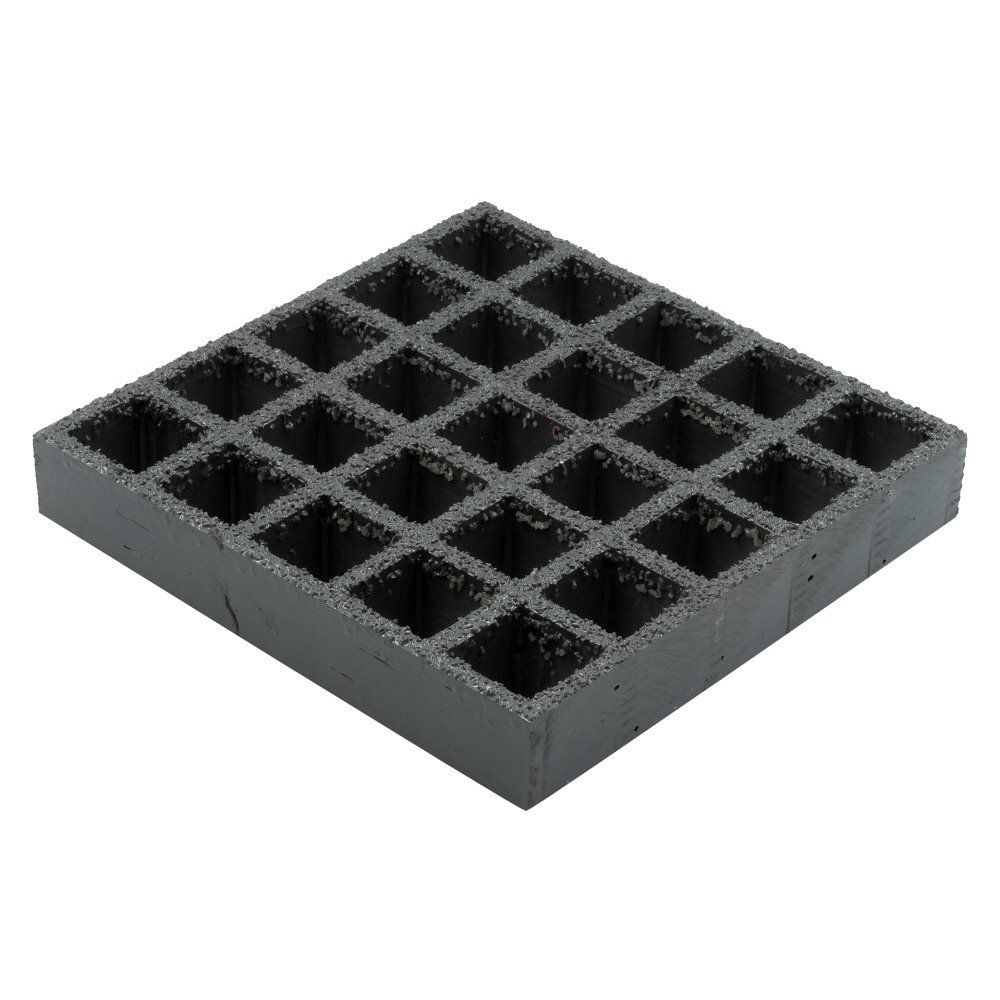

Krata kompozytowa GRP o wysokości 38mm i oczku 38x38 mm to najbardziej uniwersalny i popularny model w naszej ofercie. Dzięki swojej konstrukcji znajduje szerokie zastosowanie w różnych gałęziach przemysłu, takich jak platformy robocze, kładki, pomosty, ciągi piesze czy strefy techniczne.
Lekka, a jednocześnie wytrzymała, zapewnia bezpieczeństwo użytkowania i trwałość w wymagających warunkach. Dzięki odporności na korozję oraz antypoślizgowej powierzchni doskonale sprawdza się w miejscach narażonych na działanie wilgoci, chemikaliów czy zanieczyszczeń.
W naszym sklepie oferujemy wybrane wymiary krat. Jeśli nie znaleźli Państwo produktu spełniającego oczekiwania, zapraszamy do kontaktu – dobierzemy kratę odpowiadającą Państwa potrzebom!
Parametry techniczne
| Wysokość / oczko | 38 mm / 38×38 mm |
| Masa | 19,55 kg/m² |
| Żywica | poliestrowa izoftalowa (ISO) |
| Antypoślizgowość | R13 wg DIN 51130 (posypka korundowa, 16 ziaren/cm²) |
| Klasa reakcji na ogień (posadzki) | Bfl-s1 wg PN-EN 13501-1 (na podłożu klasy A1 lub A2) |
| Odporność chemiczna | 10% H₂SO₄, HCl, HNO₃, olej mineralny i jadalny |
| Atest PZH | do stosowania w przemyśle spożywczym, bez bezpośredniego kontaktu z żywnością |
| Kolory | szary RAL 7046, żółty RAL 1003 (wybrane formaty) |
Obciążenia graniczne przy rozstawie podpór
| Rozstaw podpór (w świetle) | 400 mm | 600 mm | 800 mm | 1000 mm | 1200 mm |
| Fv – obciążenie równomiernie rozłożone [kN/m²] | 180,2 | 83,0 | 46,3 | 29,6 | 20,5 |
| Fp – obciążenie skupione na 200×200 mm [kN] | 18,0 | 10,2 | 7,0 | 5,4 | 4,3 |
Fv i Fp to wartości graniczne (współczynnik bezpieczeństwa 3,0), a nie dopuszczalne obciążenia użytkowe. Dobór kraty wymaga sprawdzenia ugięcia oraz warunków podparcia i mocowania – pełna tabela z ugięciami znajduje się w karcie produktu.
Nie wiesz, którą kratę wybrać? Sprawdź nośność i ugięcie w Asystencie doboru krat Evergrip – podajesz obciążenie i rozstaw podpór, a narzędzie wskaże pasujące kraty.
