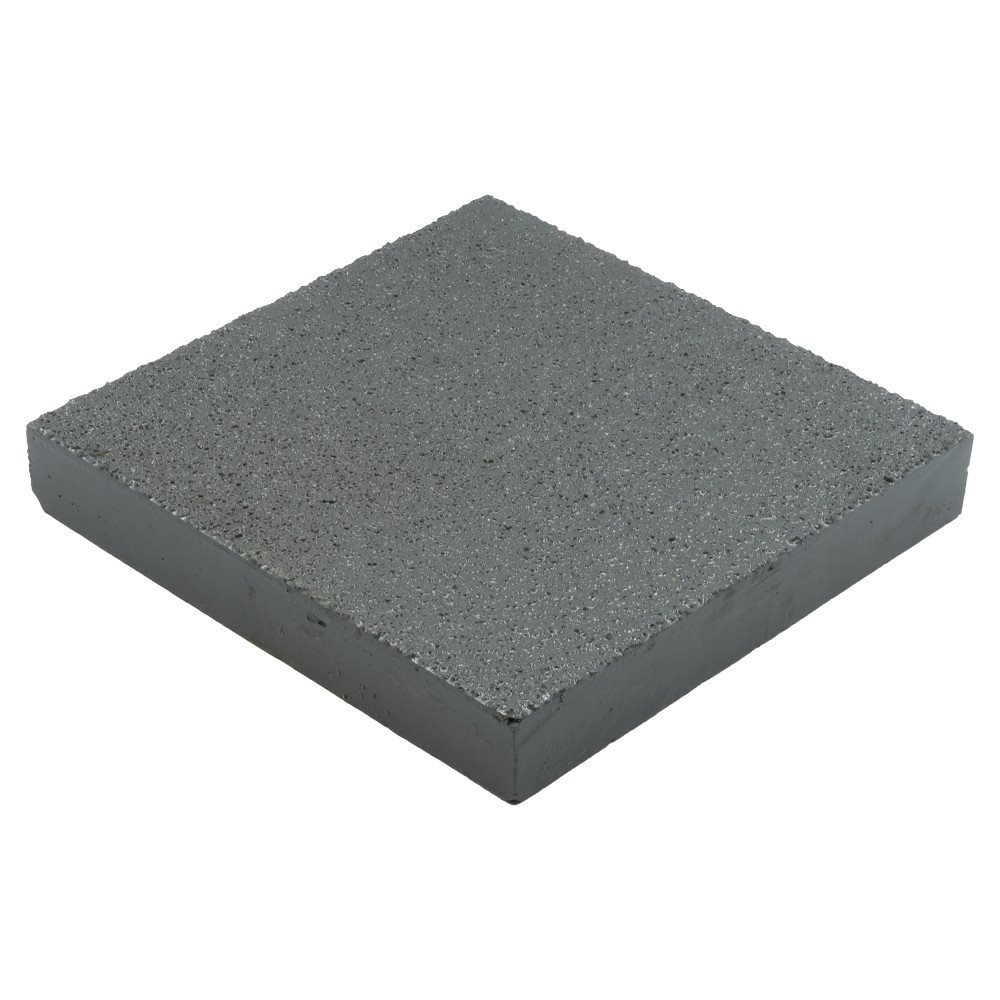

Wymiar płyty: 997×732 mm, masa ok. 15 kg. Ten format mieści się w paczce kurierskiej – 1–2 sztuki wysyłamy kurierem, większe ilości na palecie. Pozostałe wymiary znajdziesz w produkcie Krata kryta 30mm.
Specyfikacja:
- Wysokość: 30mm
- Rozmiar oczek: 38x38mm (osiowo)
- Grubość ścianek: 6,6mm (góra), 5 mm (dół)
- Tolerancja cięcia: +/-3mm
- Waga: 20,40 kg/m2
- Rodzaj żywicy: Isoftalowa - wysoka odporność na korozję
- Powłoka antypoślizgowa: Korund
- Klasa antypoślizgowości: R13 wg.DIN 51130:2014
- Atest PZH: B.BK.60111.0375.2024
- Rezystancja powierzchniowa: < 1×1011 Ω (wartość przyjęta dla rodziny krat)
Opis:

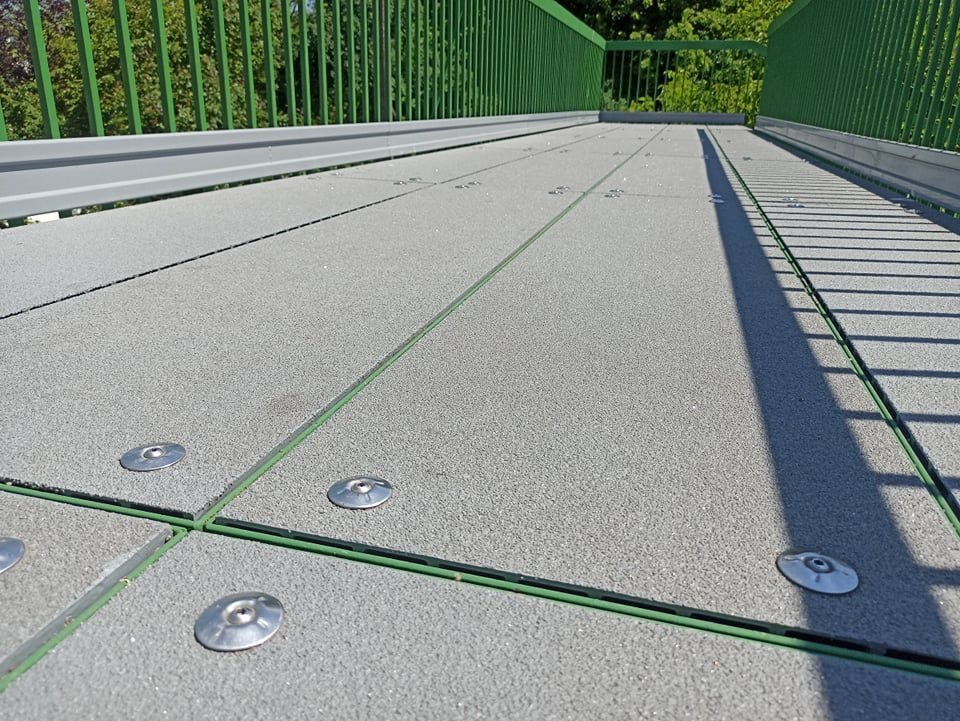

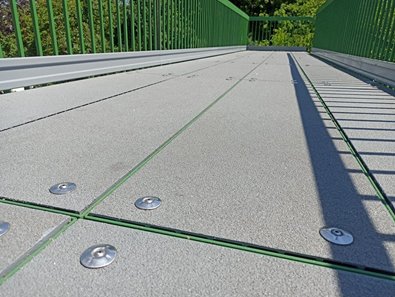

Krata kompozytowa GRP kryta o wysokości 30 mm to doskonałe rozwiązanie dla miejsc wymagających pełnej, antypoślizgowej powierzchni. Dzięki swojej konstrukcji jest szczególnie polecana do zastosowań, gdzie ważne jest zapobieganie przedostawaniu się zanieczyszczeń lub płynów do niższych kondygnacji, takich jak platformy robocze, ciągi piesze czy strefy techniczne w środowiskach przemysłowych.
Powierzchnia pokryta antypoślizgową warstwą zapewnia bezpieczeństwo użytkowania nawet w trudnych warunkach, takich jak wilgotne czy zaolejone otoczenie. Wysokość 30 mm sprawia, że Krata jest lekka, a jednocześnie wytrzymała i trwała, idealnie nadając się do miejsc, gdzie priorytetem jest ergonomia i łatwość utrzymania w czystości.
Na stronie prezentujemy wybrane wymiary krat. Jeśli nie znaleźli Państwo odpowiedniego rozmiaru, zachęcamy do kontaktu – chętnie pomożemy dobrać kratę dopasowaną do indywidualnych potrzeb!
Parametry techniczne

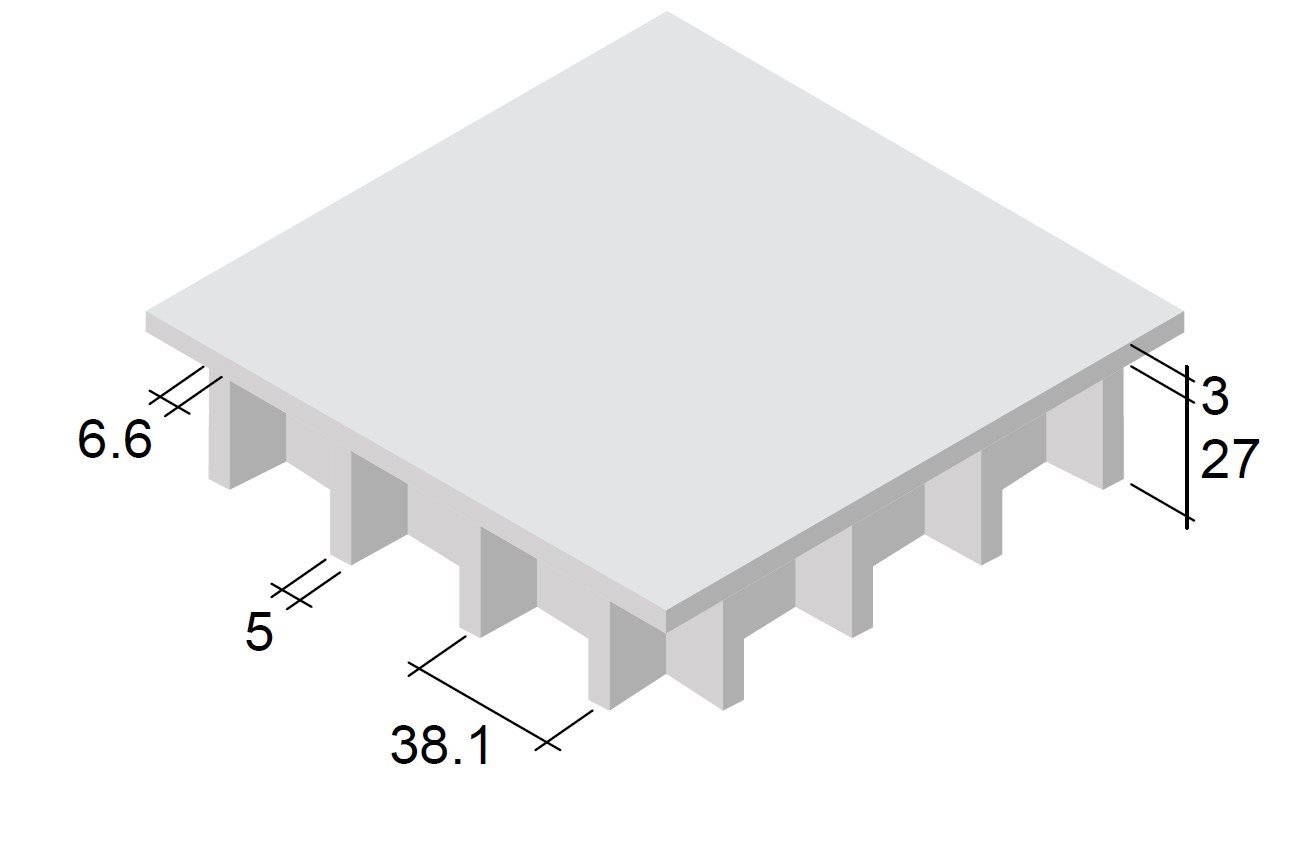

| Wysokość | 30 mm (krata nośna 27 mm + pełna płyta 3 mm) |
| Krata nośna | oczko 38×38 mm |
| Masa | 20,40 kg/m² |
| Żywica | poliestrowa izoftalowa (ISO) |
| Antypoślizgowość | R13 wg DIN 51130 (posypka korundowa, 16 ziaren/cm²) |
| Odporność chemiczna | 10% H₂SO₄, HCl, HNO₃, olej mineralny i jadalny |
| Atest PZH | do stosowania w przemyśle spożywczym, bez bezpośredniego kontaktu z żywnością |
| Kolor | szary RAL 7046 |
Obciążenia graniczne przy rozstawie podpór
| Rozstaw podpór (w świetle) | 400 mm | 600 mm | 800 mm | 1000 mm | 1200 mm |
| Fv – obciążenie równomiernie rozłożone [kN/m²] | 114,8 | 52,9 | 29,5 | 18,8 | 13,0 |
| Fp – obciążenie skupione na 200×200 mm [kN] | 11,4 | 6,5 | 4,4 | 3,4 | 2,7 |
Fv i Fp to wartości graniczne (współczynnik bezpieczeństwa 3,0), a nie dopuszczalne obciążenia użytkowe. Dobór kraty wymaga sprawdzenia ugięcia oraz warunków podparcia i mocowania – pełna tabela z ugięciami znajduje się w karcie produktu. Do obliczeń kraty krytej 27+3 mm przyjęto dane standardowej kraty 30 mm.
Nie wiesz, którą kratę wybrać? Sprawdź nośność i ugięcie w Asystencie doboru krat Evergrip – podajesz obciążenie i rozstaw podpór, a narzędzie wskaże pasujące kraty.
Pliki do pobrania:
- Karta produktu – krata kryta ISO 27+3 mm (PDF)
- Instrukcja użytkowania krat pomostowych – transport, montaż, konserwacja (PDF)
