Specyfikacja:
- Wysokość: 50 (47+3mm)
- Rozmiar oczek: 50,7x50,7mm (osiowo)
- Grubość ścianek: 8,8mm (góra), 5 mm (dół)
- Tolerancja cięcia: +/-3mm
- Waga: 27,90 kg/m2
- Rodzaj żywicy: Isoftalowa - wysoka odporność na korozję
- Powłoka antypoślizgowa: Korund
- Klasa antypoślizgowości: R13 wg.DIN 51130:2014
- Atest PZH: B.BK.60111.0375.2024
- Rezystancja powierzchniowa: < 1×1011 Ω (wartość przyjęta dla rodziny krat)
Opis:

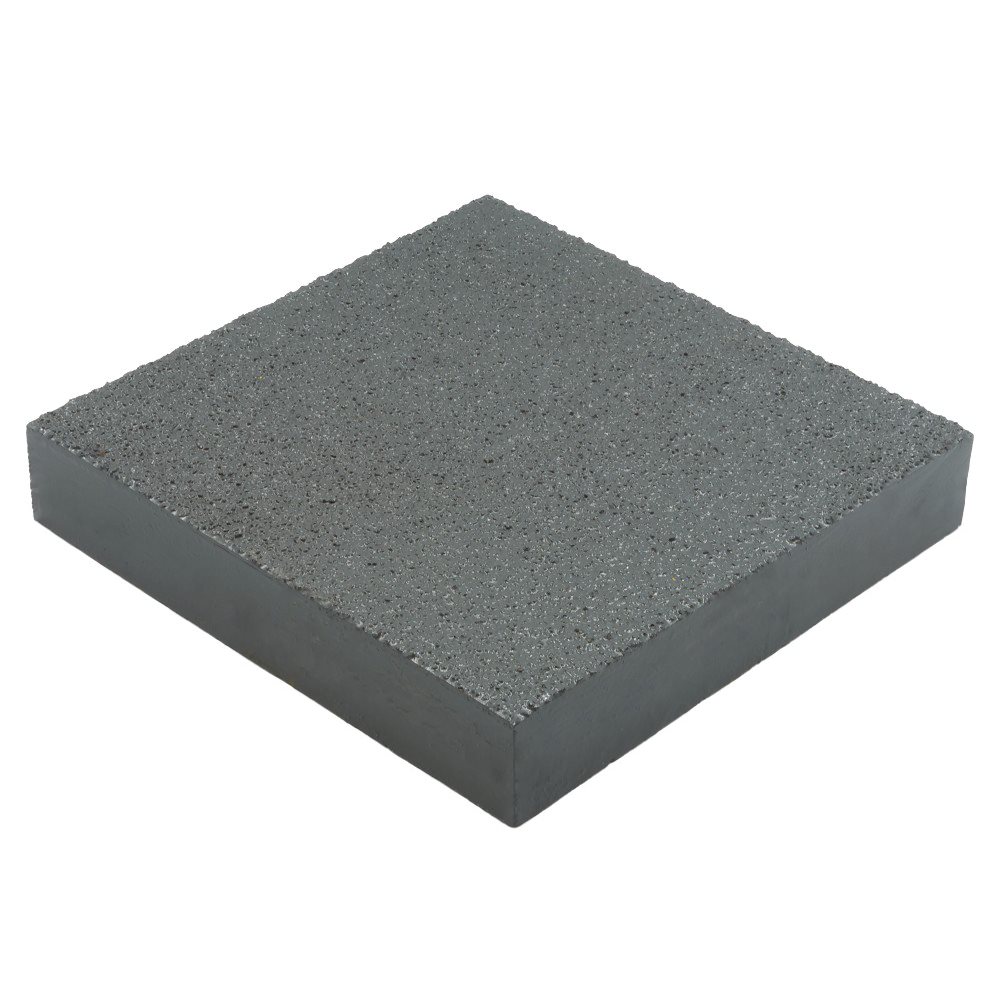

Krata kompozytowa GRP kryta o wysokości 50 mm to rozwiązanie zaprojektowane z myślą o miejscach wymagających odporności na duże obciążenia. Dzięki swojej konstrukcji świetnie sprawdza się w miejscach, gdzie wymagana jest pełna powierzchnia użytkowa, zapobiegająca przedostawaniu się zanieczyszczeń lub płynów, takich jak platformy robocze, ciągi piesze czy kładki techniczne.
Antypoślizgowa powierzchnia gwarantuje bezpieczeństwo pracy nawet w wymagających warunkach, takich jak wilgoć, oleje czy zanieczyszczenia. Kryta konstrukcja zapobiega przedostawaniu się zanieczyszczeń do niższych poziomów, co czyni ją praktycznym i higienicznym wyborem w środowiskach przemysłowych.
Na stronie prezentujemy wybrane wymiary krat. Jeśli nie znaleźli Państwo odpowiedniego rozmiaru, zachęcamy do kontaktu – chętnie pomożemy dobrać kratę dopasowaną do indywidualnych potrzeb!
Parametry techniczne
| Wysokość | 50 mm (krata nośna 47 mm + pełna płyta 3 mm) |
| Krata nośna | oczko 50,7×50,7 mm |
| Masa | 27,90 kg/m² |
| Żywica | poliestrowa izoftalowa (ISO) |
| Antypoślizgowość | R13 wg DIN 51130 (posypka korundowa, 16 ziaren/cm²) |
| Odporność chemiczna | 10% H₂SO₄, HCl, HNO₃, olej mineralny i jadalny |
| Atest PZH | do stosowania w przemyśle spożywczym, bez bezpośredniego kontaktu z żywnością |
| Kolor | szary RAL 7046 |
Obciążenia graniczne przy rozstawie podpór
| Rozstaw podpór (w świetle) | 400 mm | 600 mm | 800 mm | 1000 mm | 1200 mm |
| Fv – obciążenie równomiernie rozłożone [kN/m²] | 264,1 | 118,6 | 66,8 | 42,7 | 29,7 |
| Fp – obciążenie skupione na 200×200 mm [kN] | 25,4 | 14,4 | 10,0 | 7,6 | 6,2 |
Fv i Fp to wartości graniczne (współczynnik bezpieczeństwa 3,0), a nie dopuszczalne obciążenia użytkowe. Dobór kraty wymaga sprawdzenia ugięcia oraz warunków podparcia i mocowania – pełna tabela z ugięciami znajduje się w karcie produktu. Do obliczeń kraty krytej 47+3 mm przyjęto model standardowej kraty 50 mm z oczkiem 50,7×50,7 mm.
Nie wiesz, którą kratę wybrać? Sprawdź nośność i ugięcie w Asystencie doboru krat Evergrip – podajesz obciążenie i rozstaw podpór, a narzędzie wskaże pasujące kraty.
Pliki do pobrania:
- Karta produktu – krata kryta ISO 47+3 mm (PDF)
- Instrukcja użytkowania krat pomostowych – transport, montaż, konserwacja (PDF)
