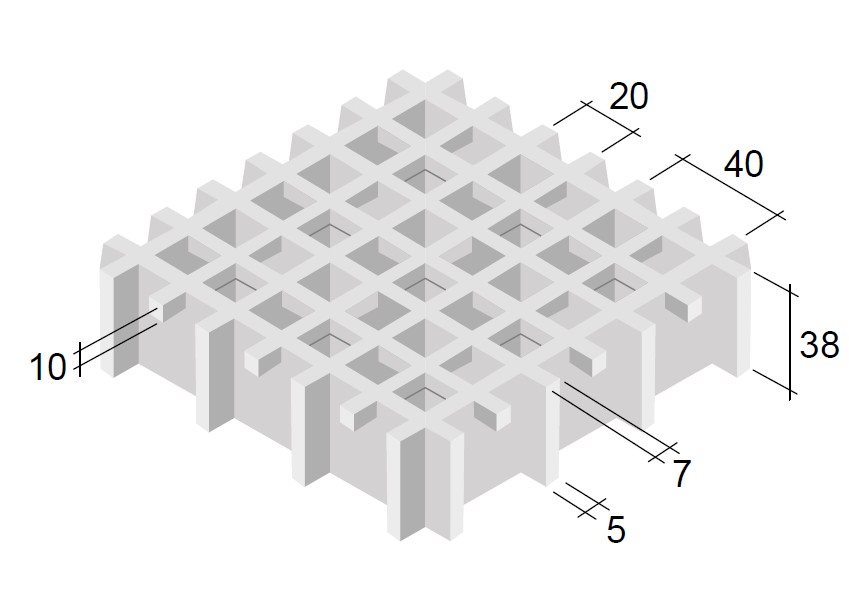

Specyfikacja:
- Wysokość: 38mm
- Rozmiar oczek: 20×20 mm, micromesh
- Grubość ścianek: 7mm (góra), 5 mm (dół)
- Tolerancja cięcia: +/-3mm
- Waga: 23,15 kg/m2
- Rodzaj żywicy: Isoftalowa - wysoka odporność na korozję
- Powłoka antypoślizgowa: Korund
- Klasa antypoślizgowości: R13 wg.DIN 51130:2014
- Atest PZH: B.BK.60111.0375.2024
- Rezystancja powierzchniowa: < 1×1011 Ω (wartość przyjęta dla rodziny krat)
Opis:

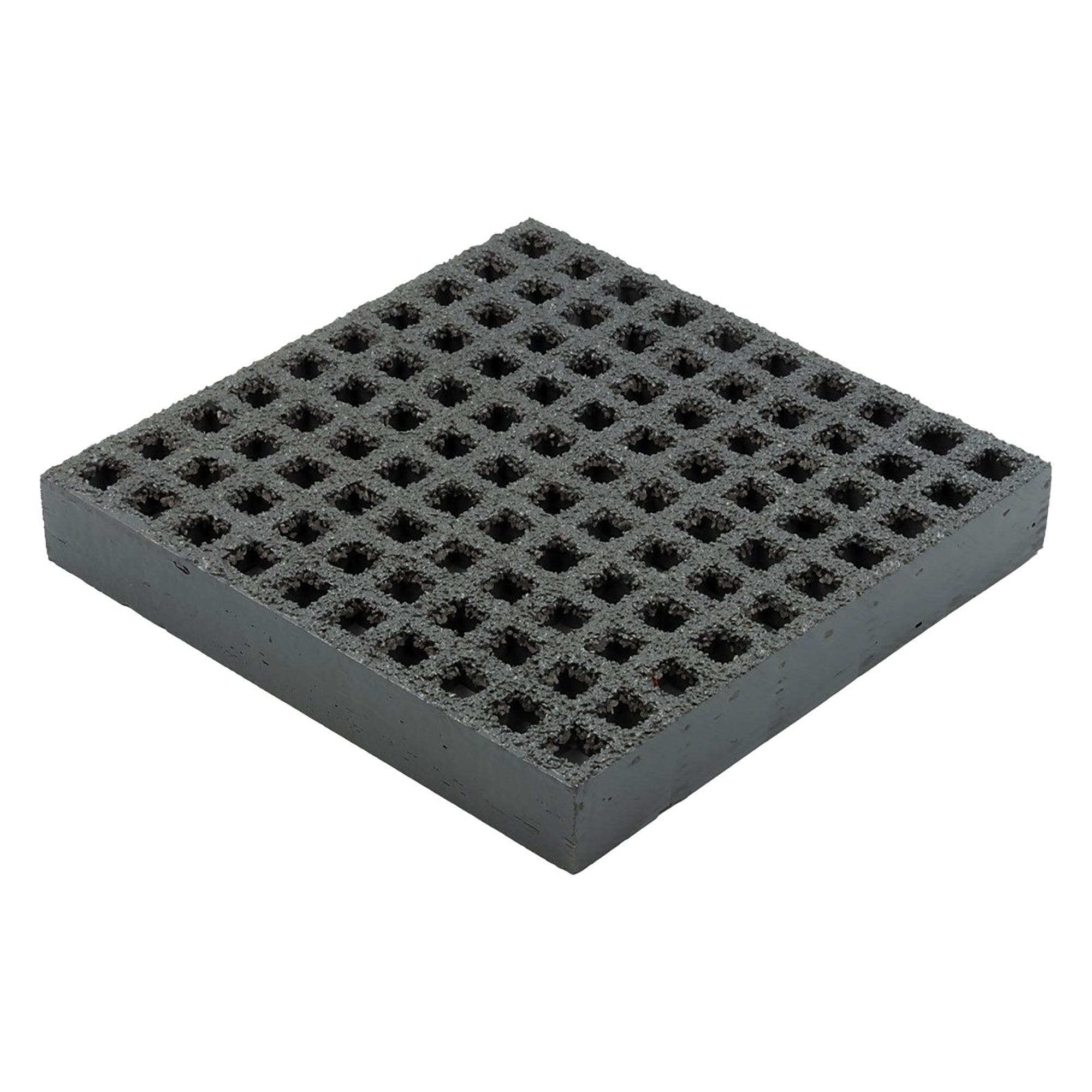

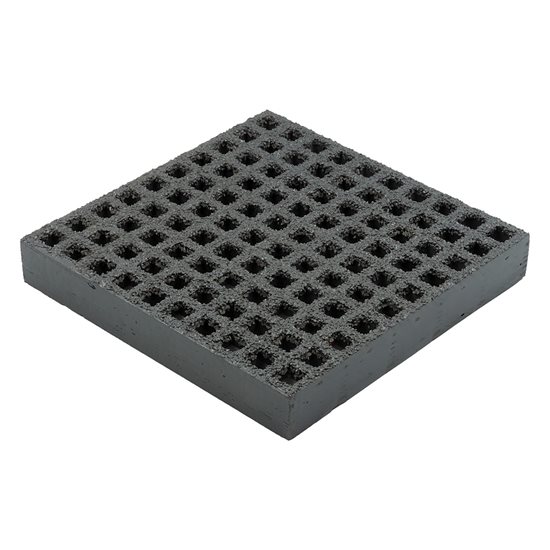

Krata kompozytowa GRP micromesh o wysokości 38 mm to idealne rozwiązanie wszędzie tam, gdzie wymagana jest wyjątkowa wytrzymałość i bezpieczeństwo. Dzięki drobnym oczkom (20×20 mm) doskonale sprawdza się w miejscach, gdzie istotne jest zapobieganie przedostawaniu się małych przedmiotów.

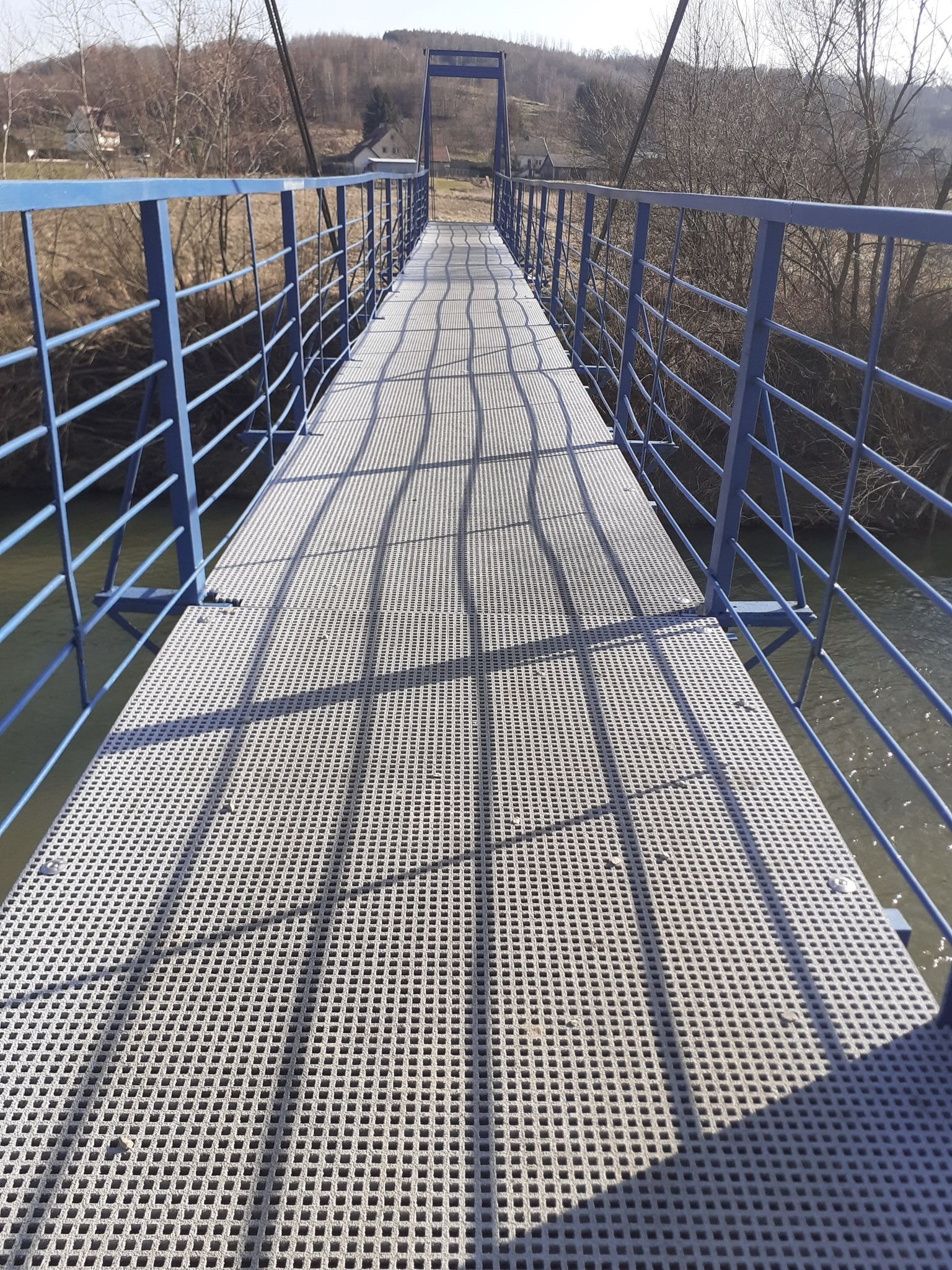

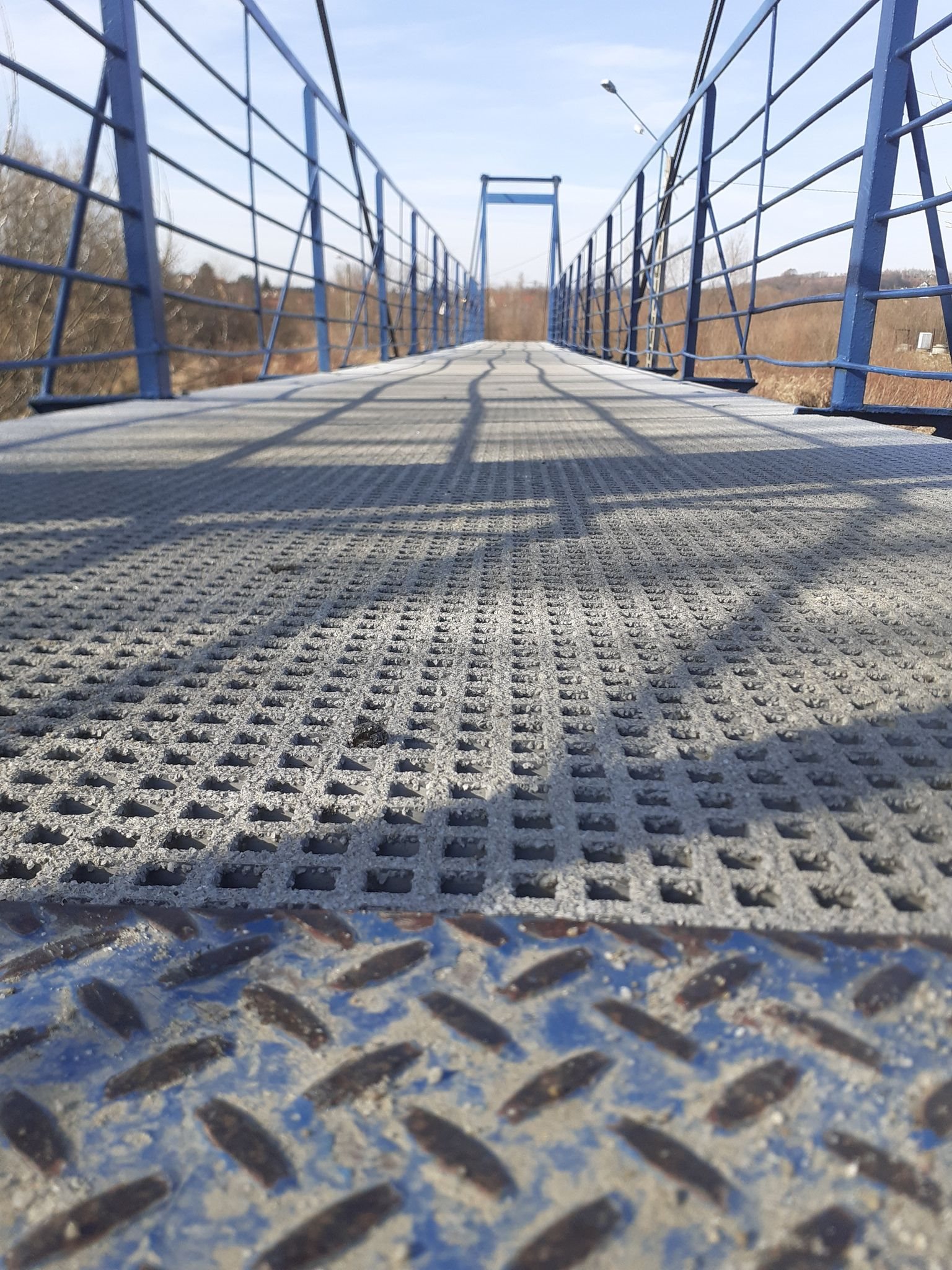

Polecana do zastosowań w strefach przemysłowych, platformach roboczych, kładkach technicznych, a także miejscach narażonych na śliskie warunki – dzięki powłoce antypoślizgowej zapewnia maksymalną ochronę użytkowników. Wyjątkowa odporność na korozję sprawia, że krata świetnie sprawdza się w środowiskach o wysokiej wilgotności, w tym w zakładach chemicznych, oczyszczalniach ścieków i obiektach morskich.
Na stronie sklepu prezentujemy wybrane wymiary krat. Jeśli nie znaleźli Państwo odpowiedniego rozmiaru, zapraszamy do kontaktu – dobierzemy kratę spełniającą Państwa wymagania!
Parametry techniczne
| Wysokość / oczko | 38 mm / micromesh 20×20 mm |
| Masa | 23,15 kg/m² |
| Żywica | poliestrowa izoftalowa (ISO) |
| Antypoślizgowość | R13 wg DIN 51130 (posypka korundowa, 16 ziaren/cm²) |
| Odporność chemiczna | 10% H₂SO₄, HCl, HNO₃, olej mineralny i jadalny |
| Atest PZH | do stosowania w przemyśle spożywczym, bez bezpośredniego kontaktu z żywnością |
| Kolor | szary RAL 7046 |
Obciążenia graniczne przy rozstawie podpór
| Rozstaw podpór (w świetle) | 400 mm | 600 mm | 800 mm | 1000 mm | 1200 mm |
| Fv – obciążenie równomiernie rozłożone [kN/m²] | 239,4 | 107,9 | 61,0 | 39,2 | 27,3 |
| Fp – obciążenie skupione na 200×200 mm [kN] | 24,4 | 14,1 | 9,8 | 7,5 | 6,1 |
Fv i Fp to wartości graniczne (współczynnik bezpieczeństwa 3,0), a nie dopuszczalne obciążenia użytkowe. Dobór kraty wymaga sprawdzenia ugięcia oraz warunków podparcia i mocowania – pełna tabela z ugięciami znajduje się w karcie produktu.
Nie wiesz, którą kratę wybrać? Sprawdź nośność i ugięcie w Asystencie doboru krat Evergrip – podajesz obciążenie i rozstaw podpór, a narzędzie wskaże pasujące kraty.
Pliki do pobrania:
- Karta produktu – krata micromesh ISO 38 mm, oczko 20x20 mm (PDF)
- Instrukcja użytkowania krat pomostowych – transport, montaż, konserwacja (PDF)
